Oszoly-szikla Óra-torony megerősítés

Megrendelő:

Pilisi Parkerdő Zrt. - Pilisszentkereszti Erdészet

Helyszín:

Csobánka, Oszoly-szikla Óra-torony

Kategóriák:
SzerkezetépítésMind
A csobánkai Oszoly-szikla Óra-torony egy közkedvelt sziklamászó iskola. A sziklaképződmény az elmúlt évszázadban jelentős eróziós károkat szenvedett el. A károk mértéket egy helyszíni bejárás során statikus bevonásával állapítottuk meg.
A szakember véleménye szerint életveszélyessé vált annak megmászása, illetve egy esetleges stabilitás vesztésnél a közeli épületeket is veszélyeztetheti. A sziklákat átmenetileg rögzítettük kidőlés ellen. A statikus szakemberrel együtt dolgozva kidolgoztunk egy alkalmas szerkezeti megerősítést, amit meg is valósítottunk. A megerősítést évente egyszer felülvizsgáljuk.

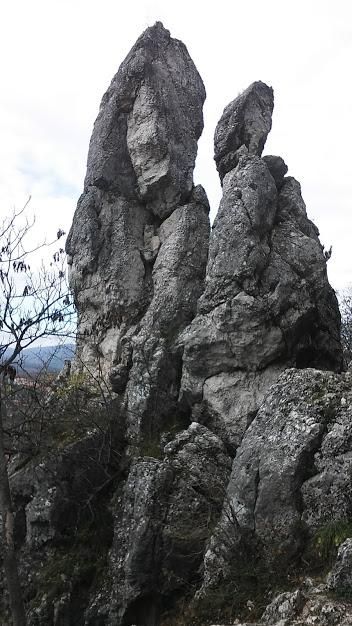

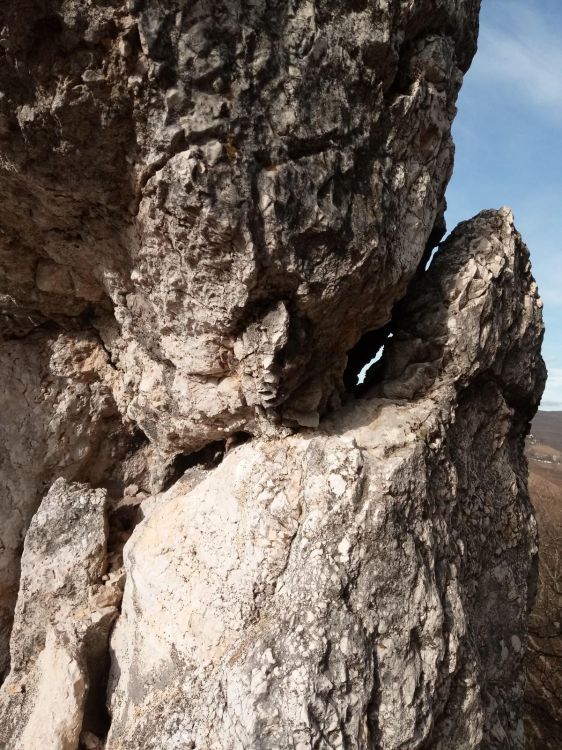

  • A 2021-es kiindulási állapot
  • Eróziós hibák mentén elvált felületek

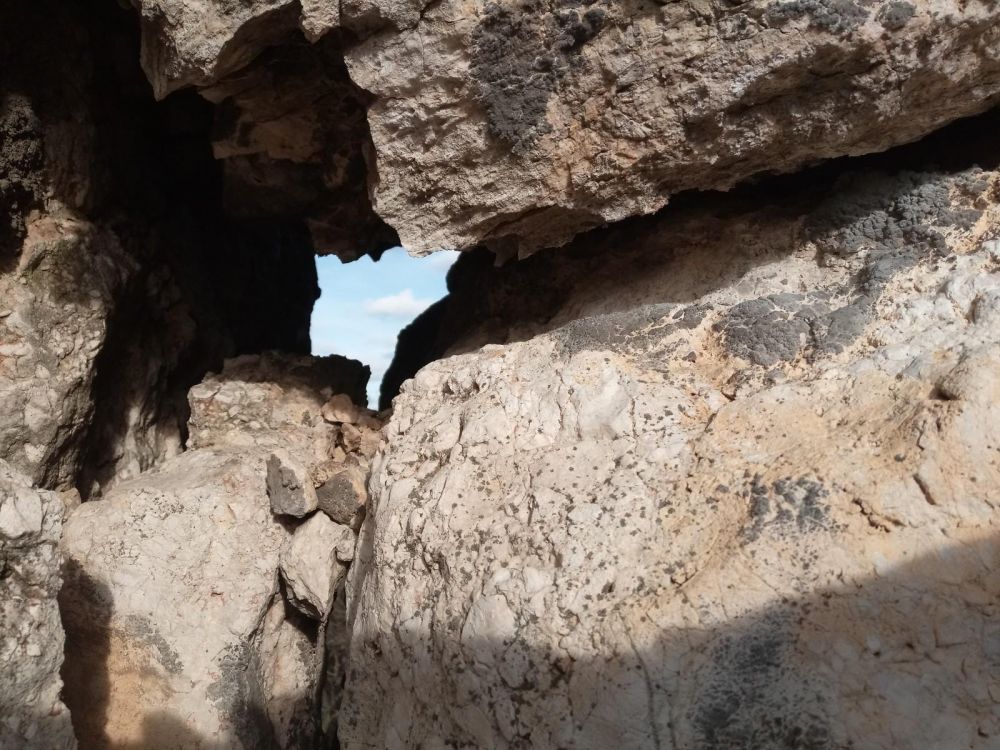

  • Minimális a toronyrész alátámasztottsága

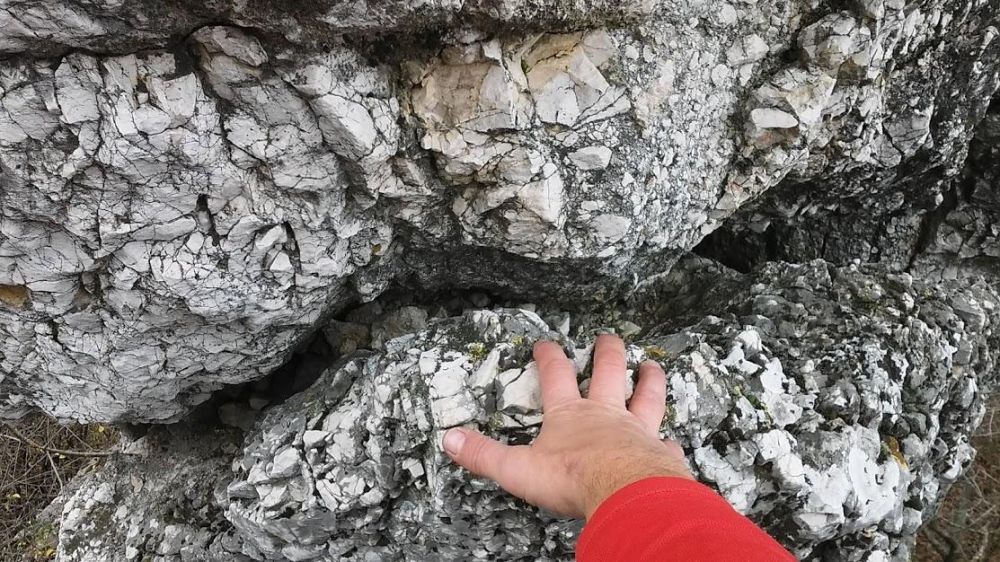

  • Repedések és kitörések a sziklán

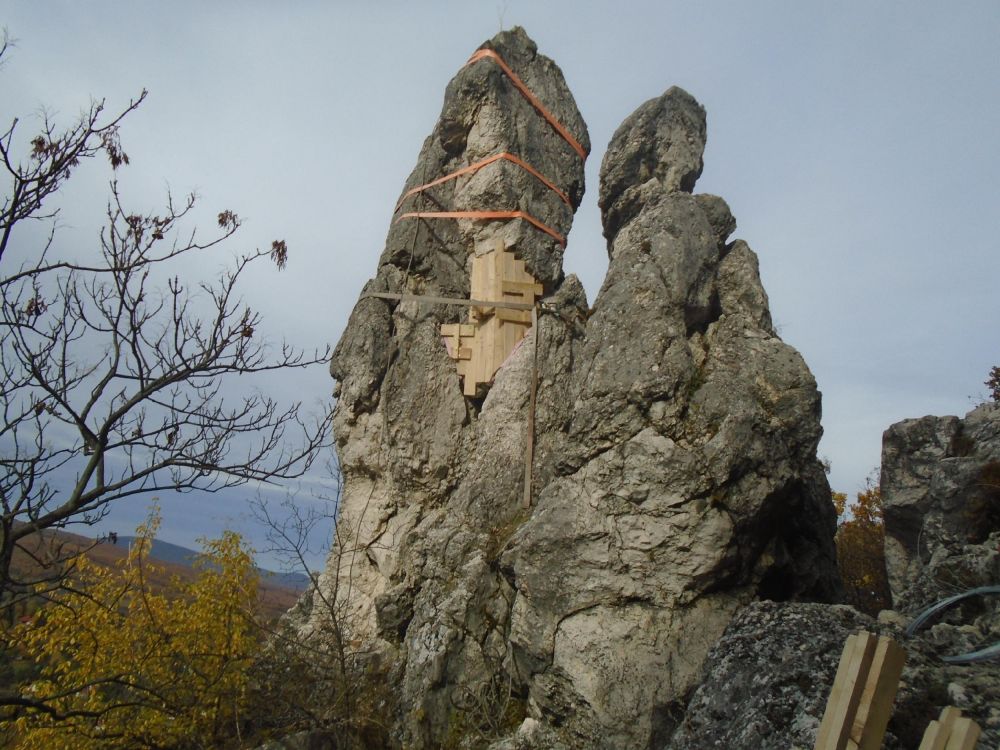

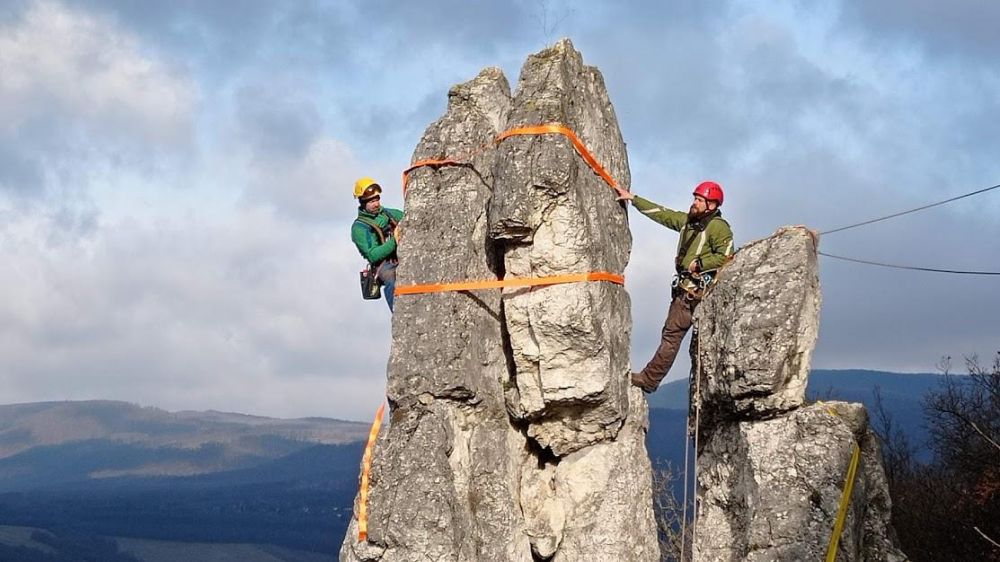

  • A két felső követ egymáshoz rögzítettük a felújítás időtartamára
  • A két kő közötti rész megerősítése

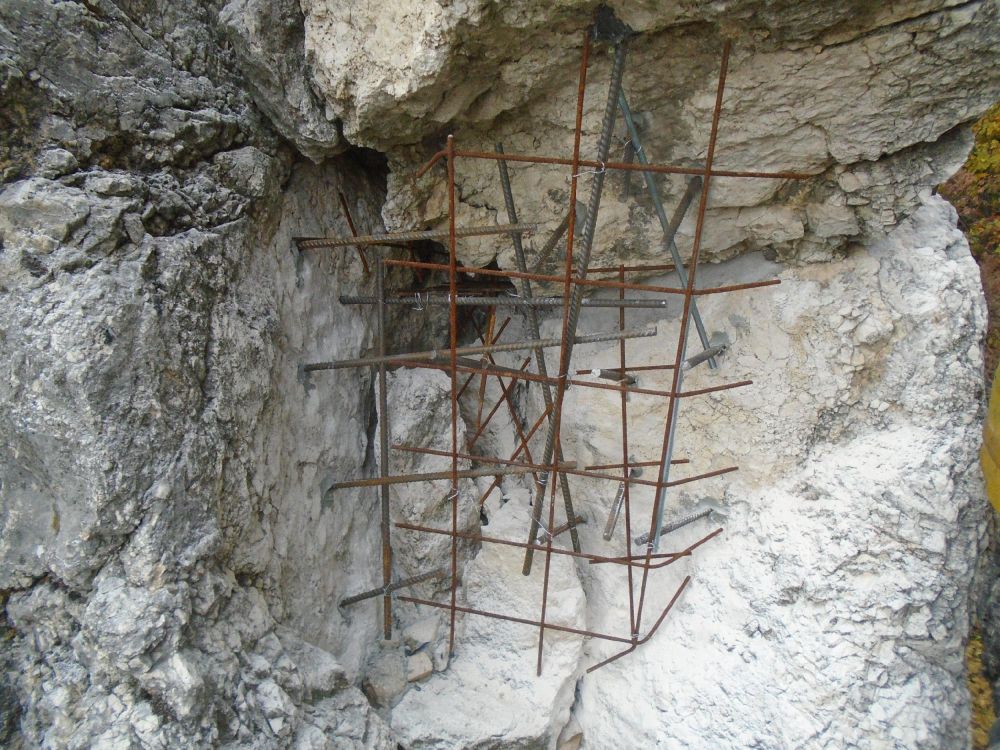

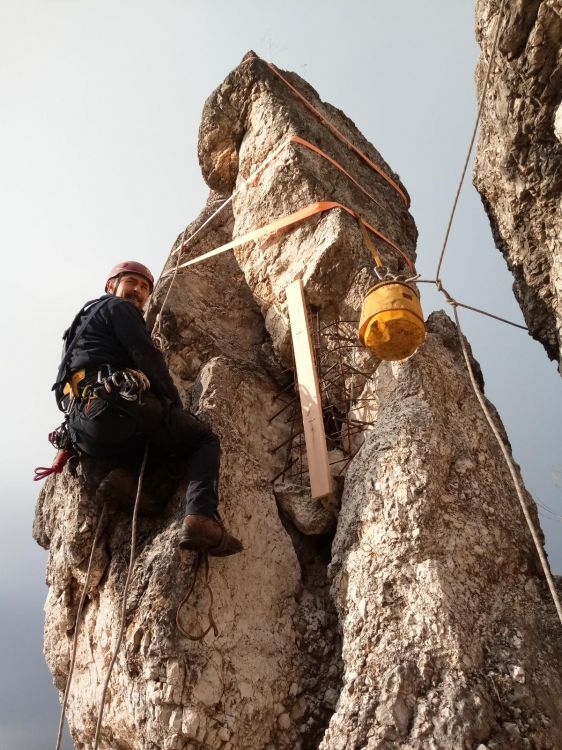

  • Vasbeton hálózás a kövek között
  • A rés zsaluzva és kiöntve

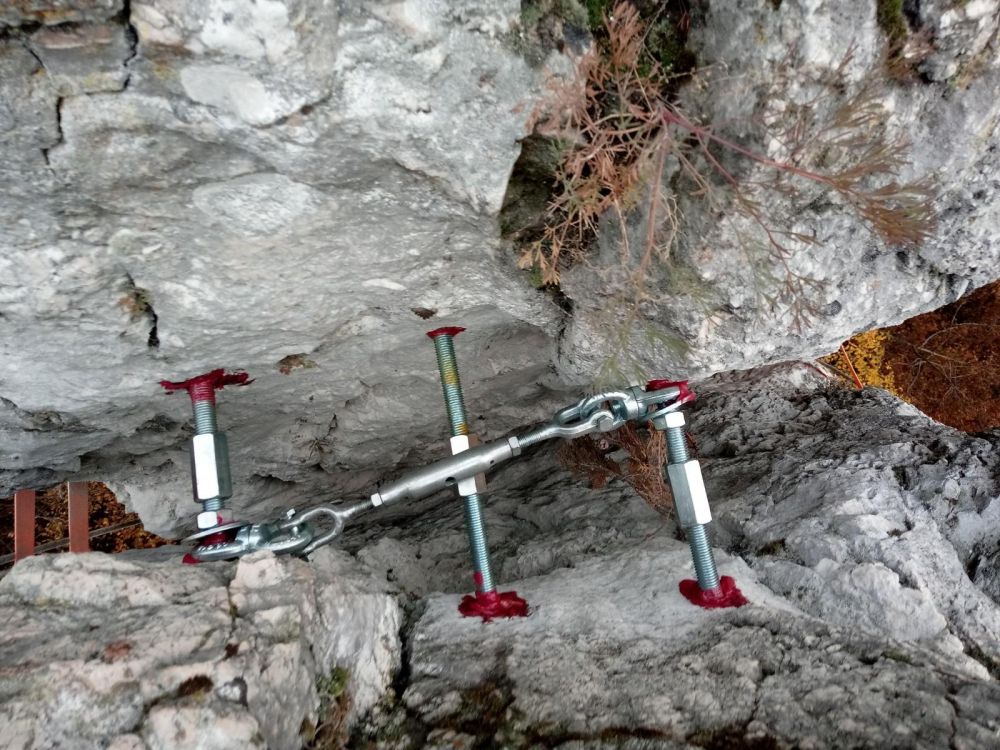

  • A veszélyesen instabil felső kő visszakötése a stabilan álló toronyrészhez

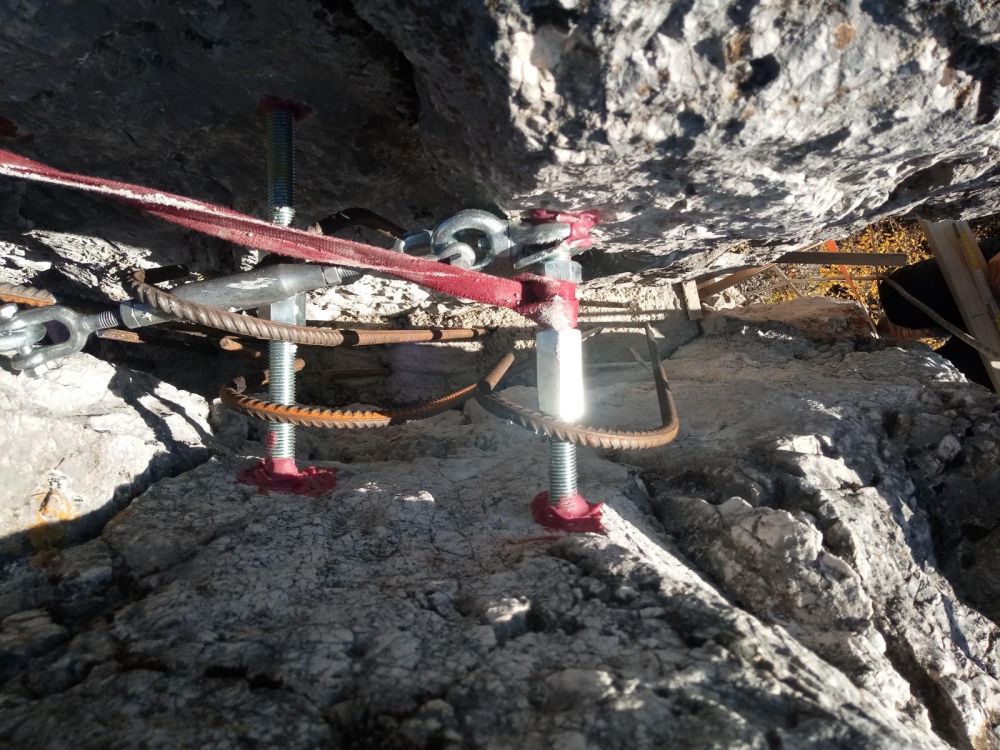

  • További vasalatokkal megerősítve

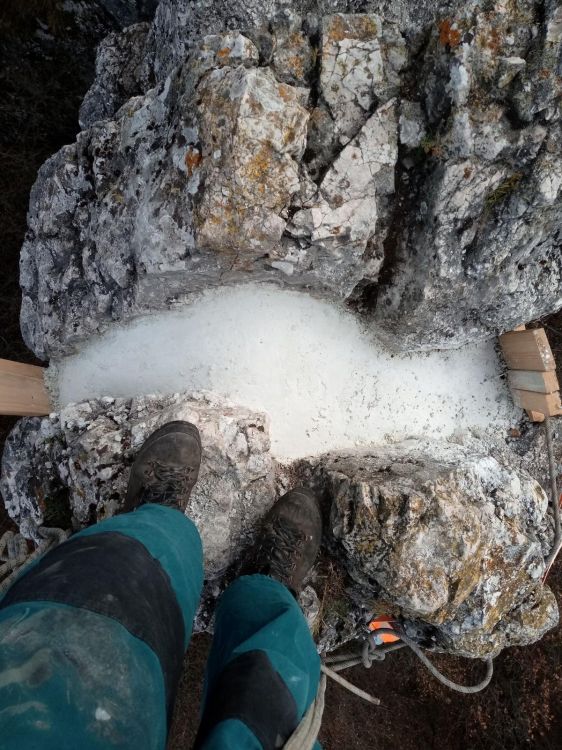

  • A rés kiöntése betonnal

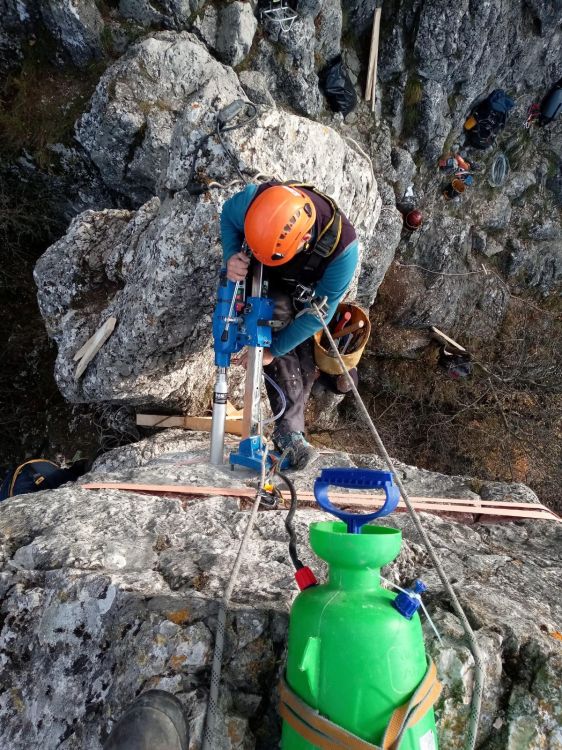

  • A kibetonozás után a két toronyrészt menetes szárakkal is összetűztük

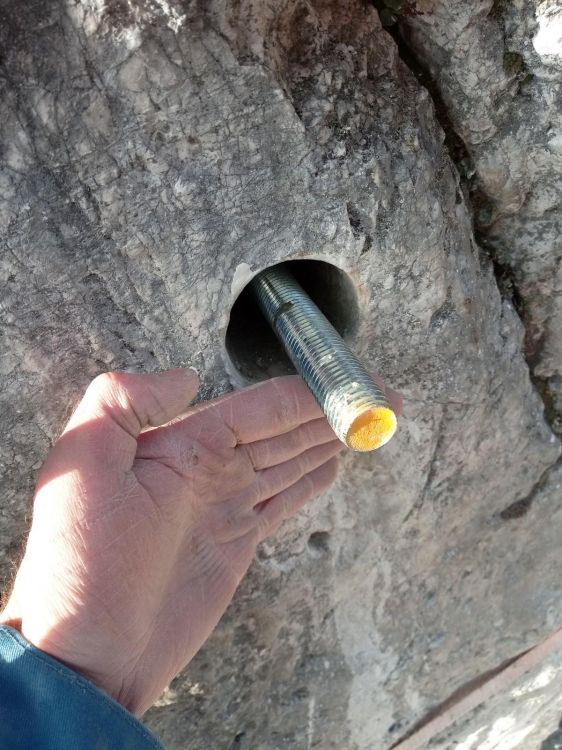

  • A köveket M24-es menetes szárakkal kötöttük össze

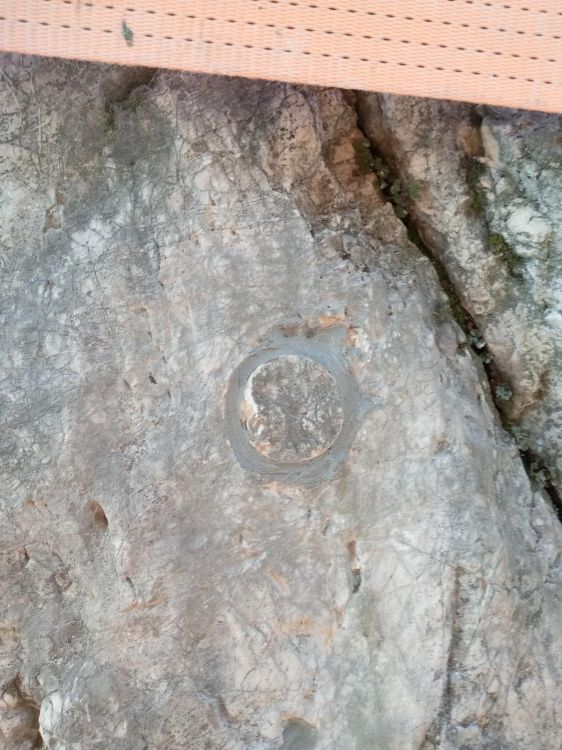

  • A beragasztott menetes szár eldolgozása

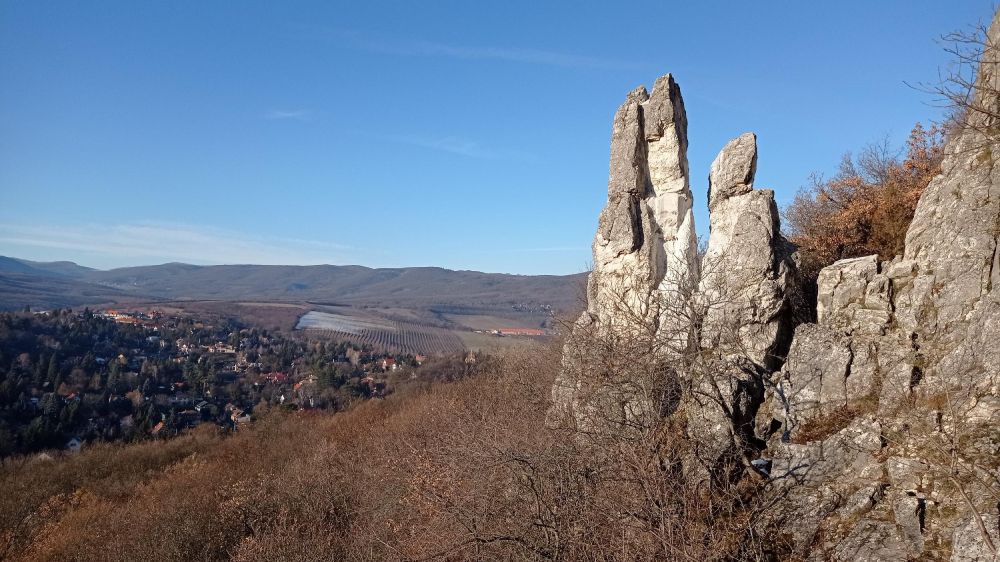

  • Az elkészült megerősítés

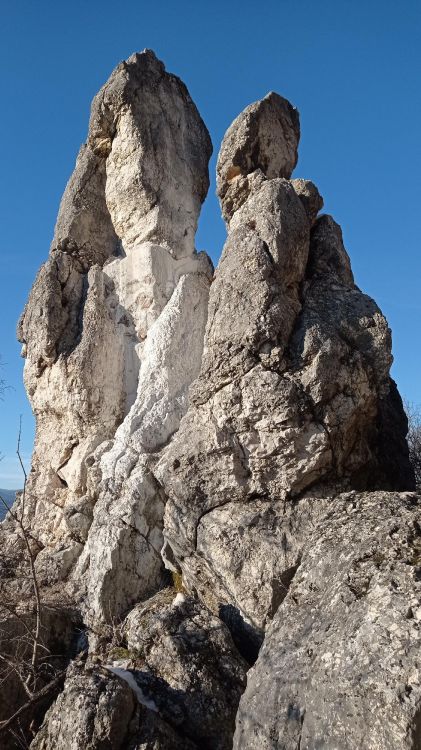

  • Az elkészült megerősítés
