Alpintechnikai kiépítés, tetőjárdák és létrák kivitelezése

Megrendelő:

Four Seasons Hotel Budapest, Gresham Palace

Helyszín:

Four Seasons Hotel Budapest, Gresham Palace

Kategóriák:
SzerkezetépítésMind
2016-ban elindultak a tárgyalások a Gresham Palace homlokzatfelújítási munkálatairól. A munka egy részét képezte a tető teljes területén az alpintechnikai konzolok és a tetőjárda kiépítése. A munkát 2022 és 2023 között végeztük el. A tetőn való biztonságos közlekedés eme két megoldás kombinációjával valósul meg: a keskeny tetőszakaszokon korlátokkal védett tetőjárda rendszerrel, míg a széles részeken a tetőlemezre ragasztott „jólláthatósági sárga” csúszásmentesített szalagokkal jelöljük ki a biztonságos közlegesésre alkalmas területeket. Ezek lehetővé teszik a biztonságos közlekedést és munkavégzést a tetőn, az utcai és belső udvari homlokzatokon.

Az alpintechnikai konzolrendszer kisrészben a hátsó tűzfalba rögzített, de nagyrészt a tetőgerincek mentén telepített, hosszában futó zártszelvénnyel sorolt, „ómega” konzolokból áll, amik mindkét irányba, az adott belső udvari homlokzat és a túloldalsó utcai homlokzat alpintechnikai hozzáférését biztosítják.

A középső és az északi belső udvar közötti tető, az itt kialakított nagy felületű gépészeti aknák körül lecsökkent járófelület miatt csak ötpontos, teljes testhevederzet és energiaelnyelővel szerelt kantárral járható, amihez itt sodronypályát alakítunk ki az alpintechnikai konzolrendszer, soroló zártszelvénye mentén.

A tetőre telepített szerkezeteket Villámvédelmi szakember utasítása szerint kötöttük be a meglévő villámvédelmi rendszerbe.

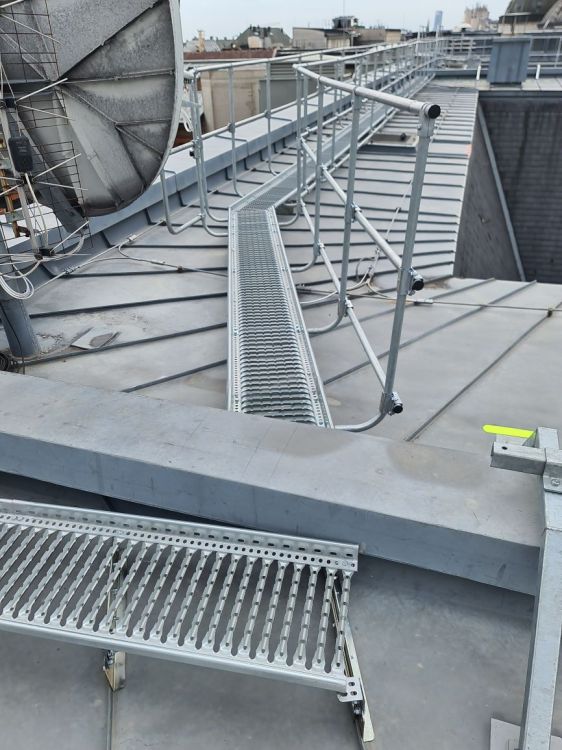

  • Egyedi elemekkel megoldott geometria
  • Állítható korlátelemekkel folytonosított szakasz

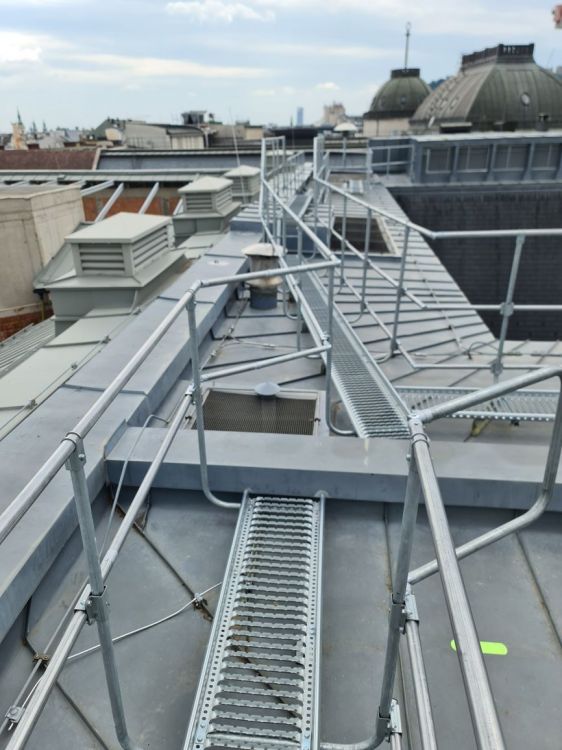

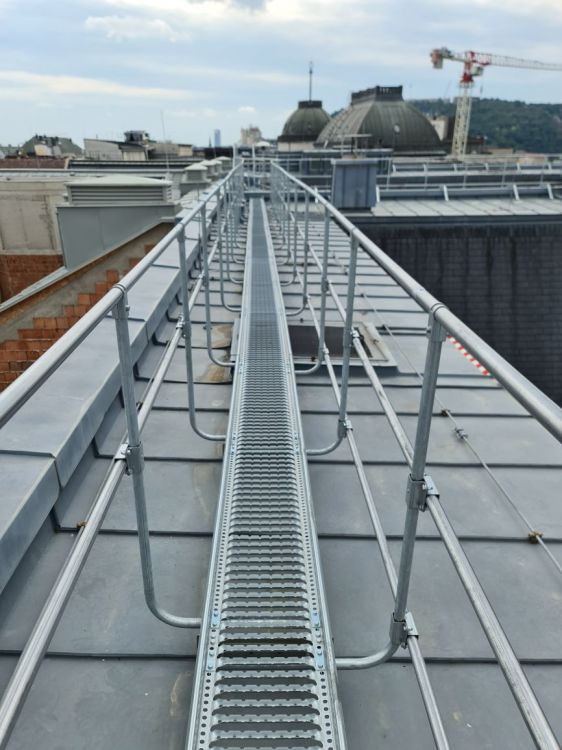

  • Egyenes szakasz a szomszéd épület mellett

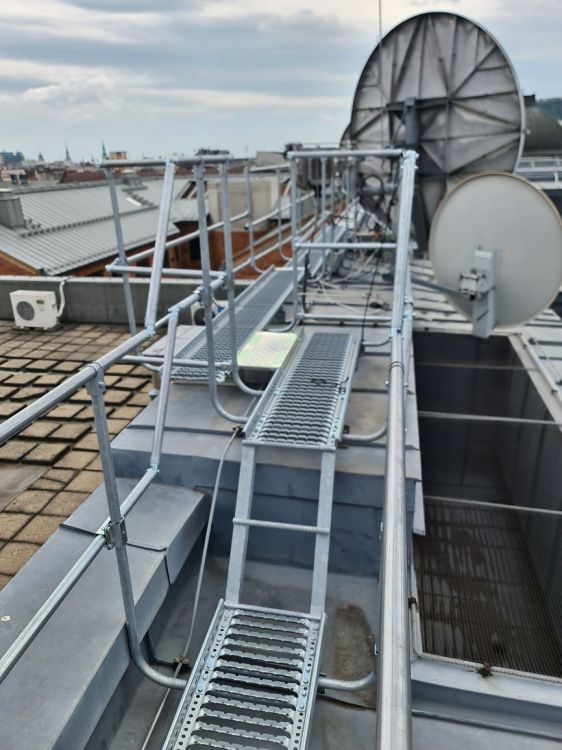

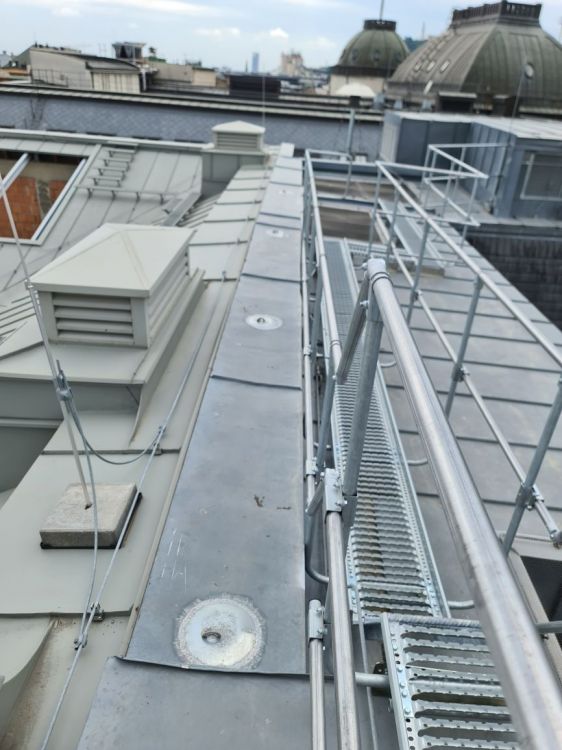

  • A szerkezetek találkozása

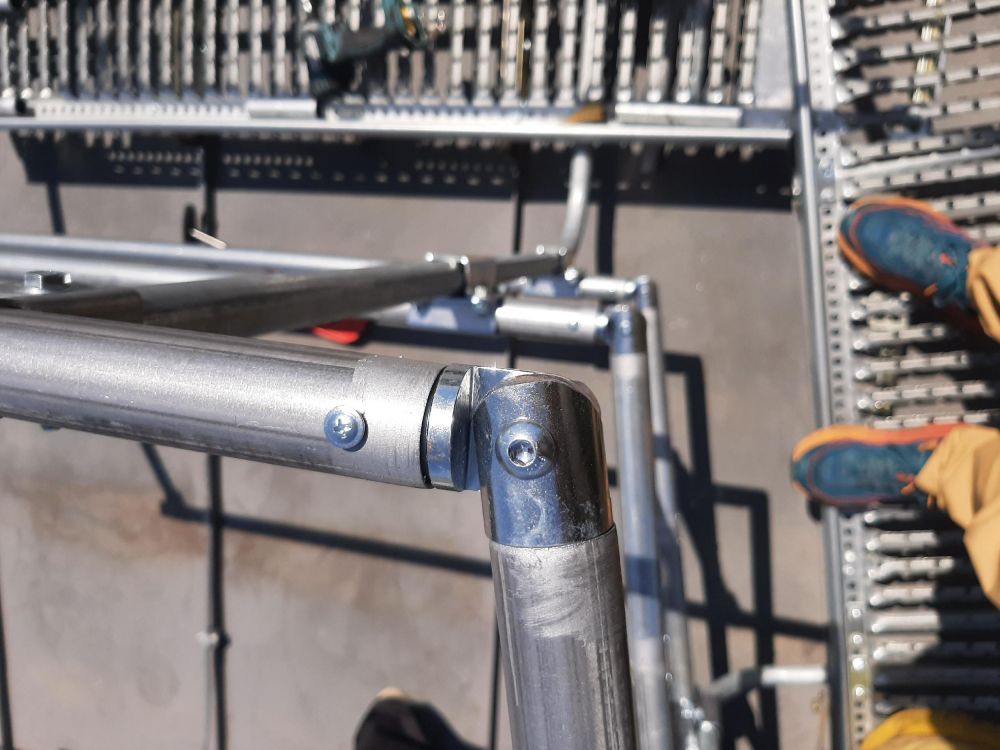

  • Egyedi korláttoldó elemekkel láttuk el a gyári rendszert

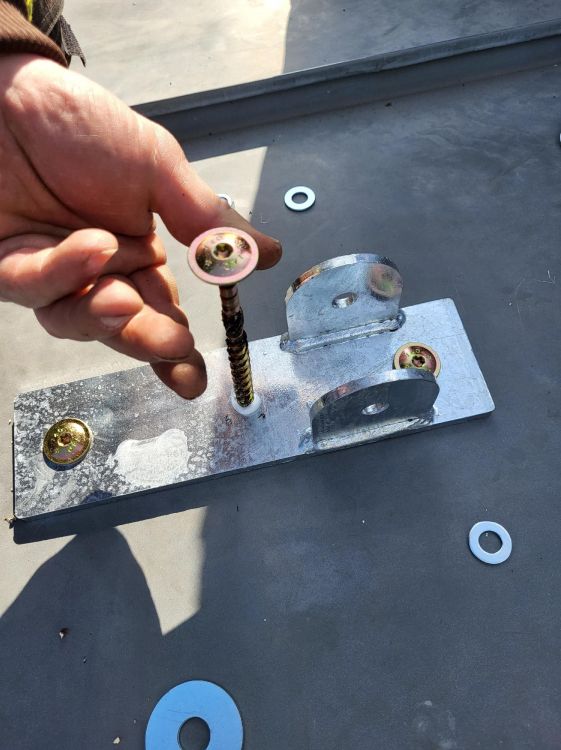

  • A talpaknak előfúrtunk a kijelölt helyen, majd Sikaflex-11 FC Purformmal kitöltött furaton keresztül behajtottuk a faszerkezetépítő csavarokat
  • Elkészült konzoltalp

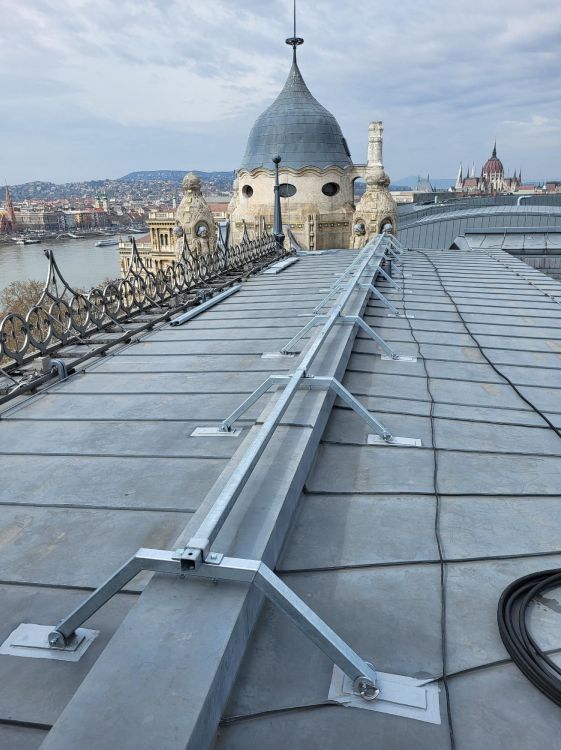

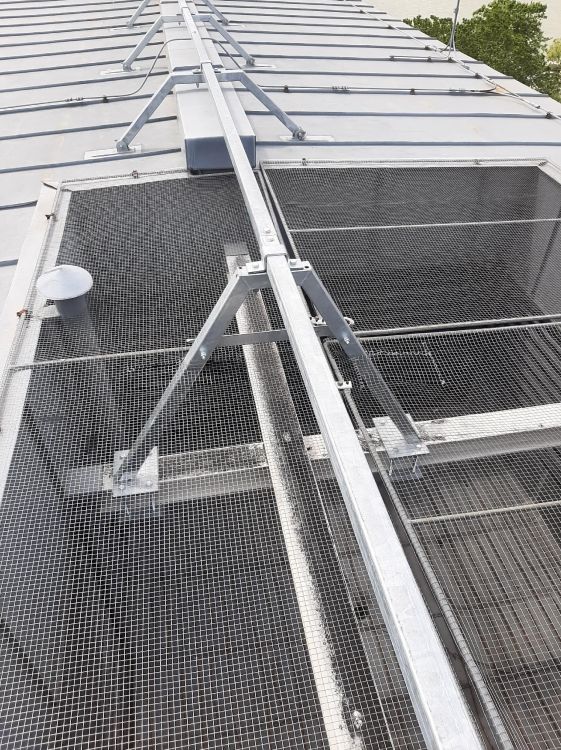

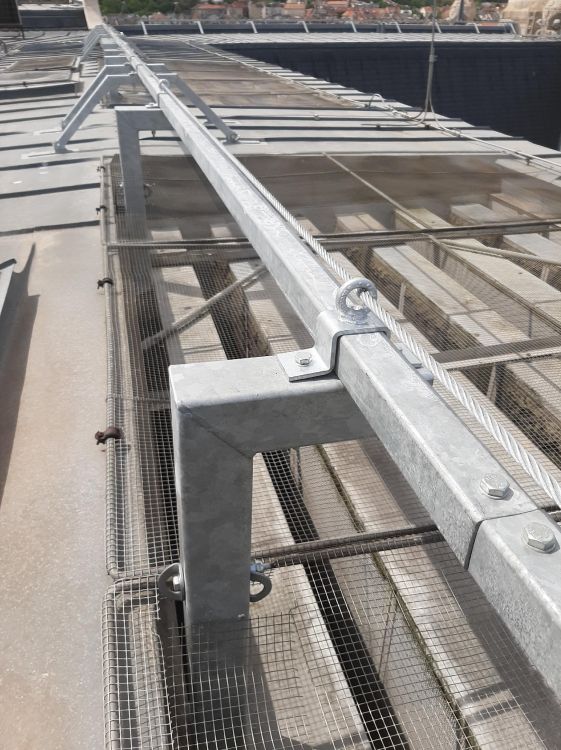

  • A zártszelvénnyel sorolt 'ómega' konzolok telepítve

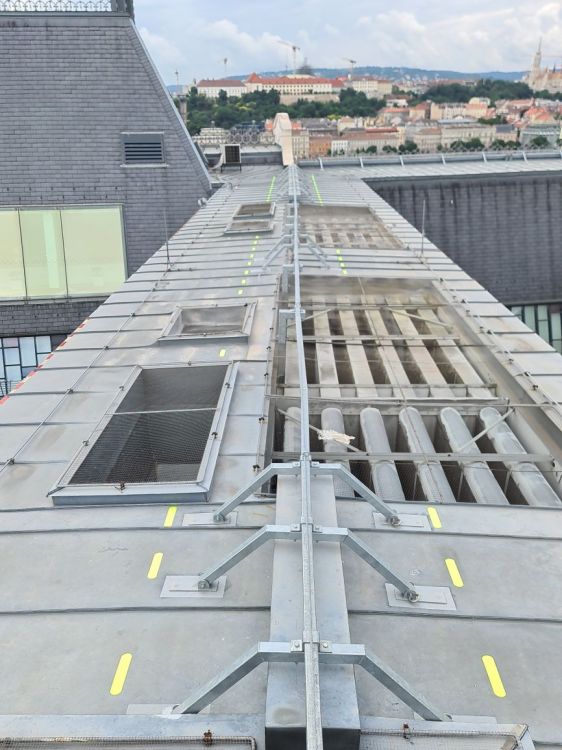

  • Sodornypályával biztosított nehezen járható tetőszakasz
  • Egyedi kikötési pont a konzolokon

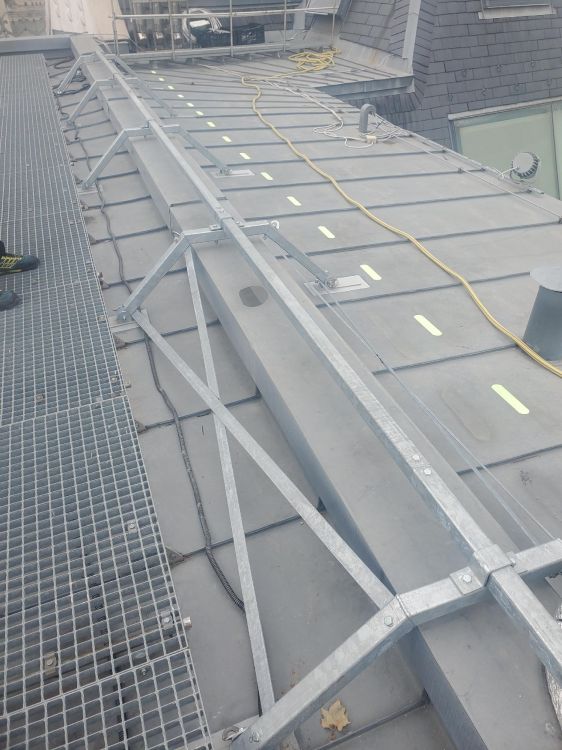

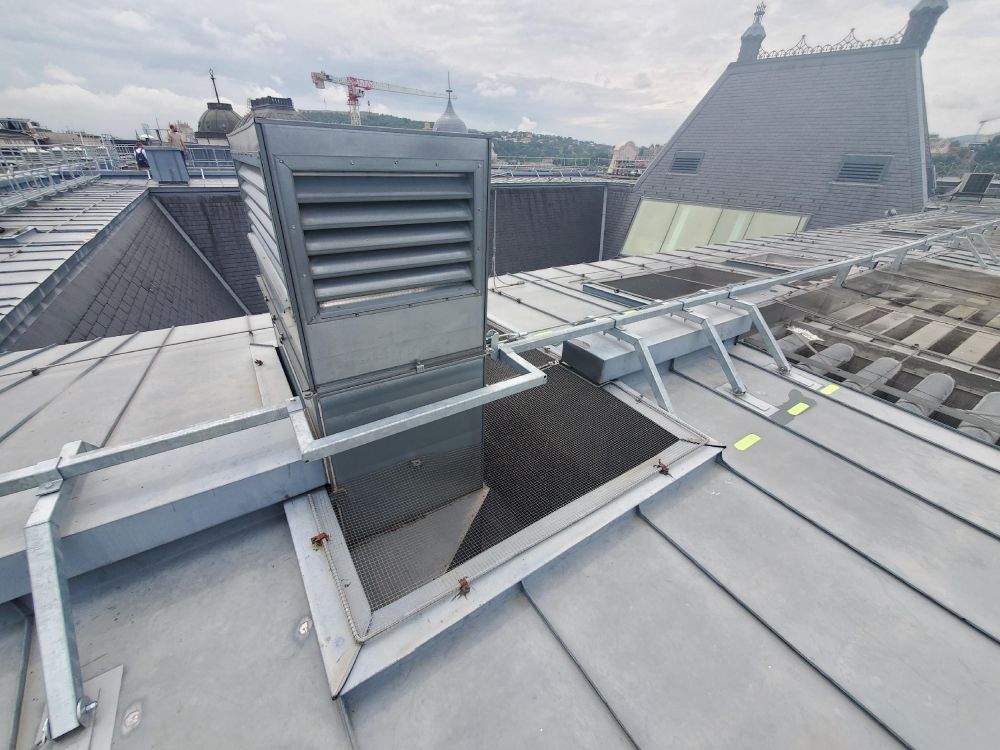

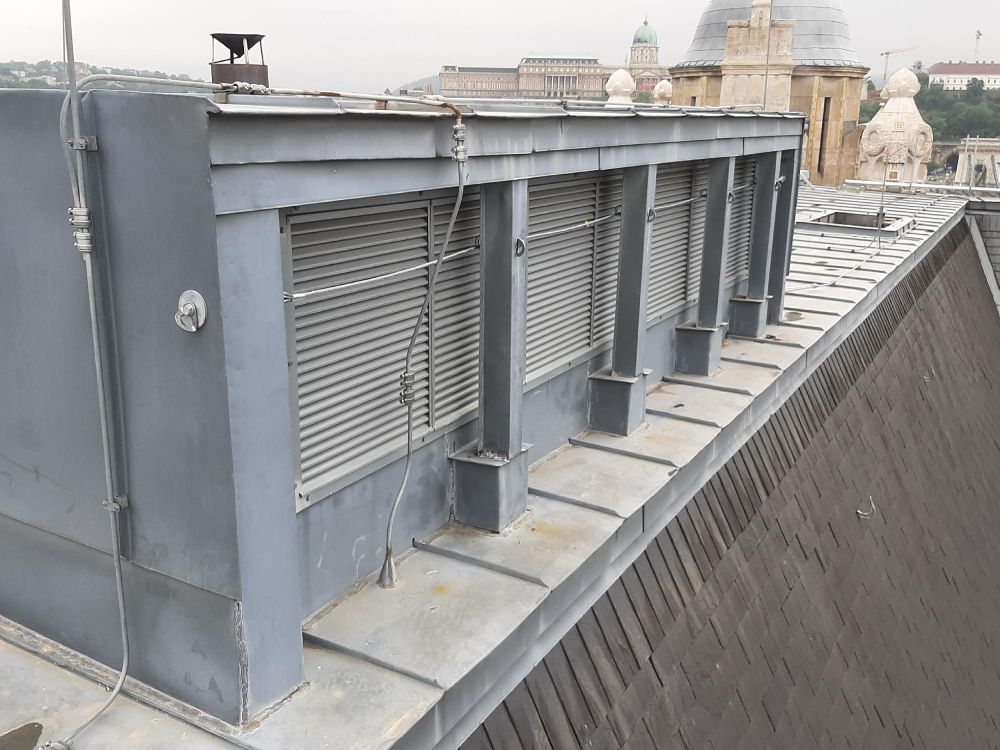

  • Gépészeti szerelvény megkerülése a konzolrendszerrel
  • Egyedi konzol egy gépészeti aknában
  • A kiépített sodornyrendszer

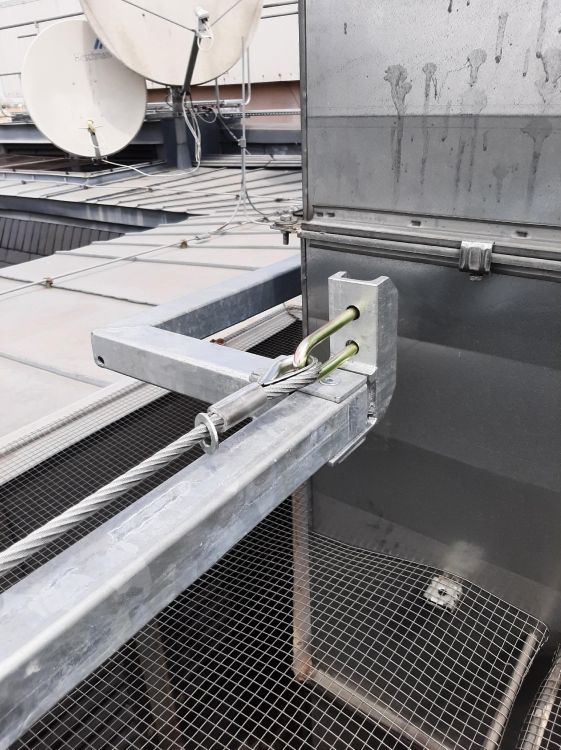

  • A sodronypálya végrögzítése
  • Kikötési pontok egy gépészeti felépítményen

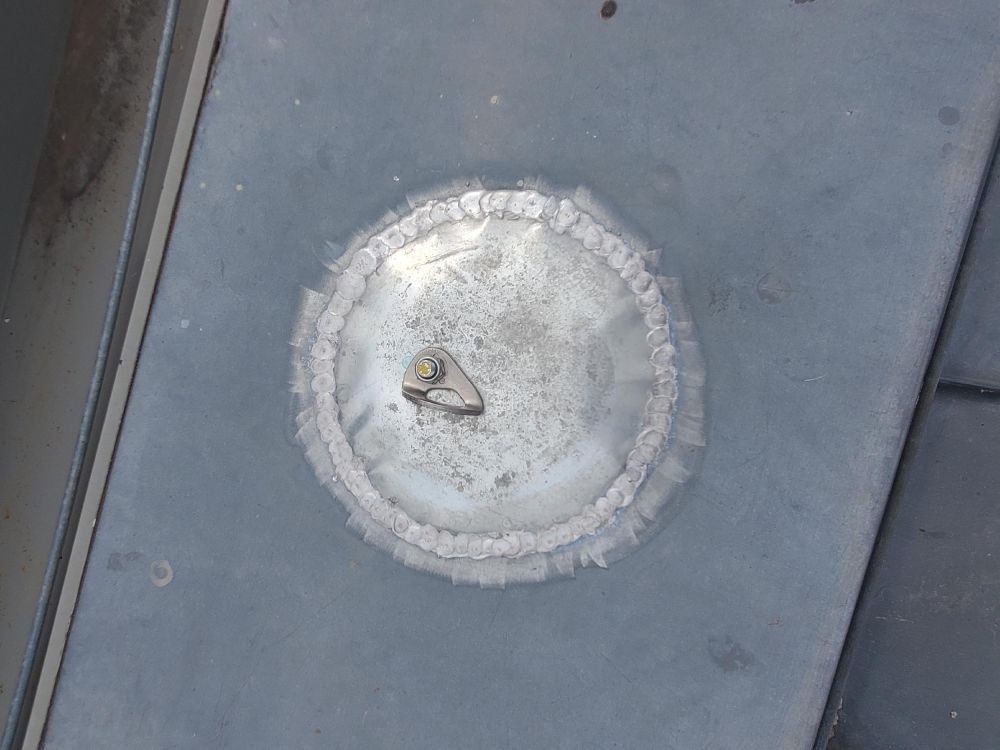

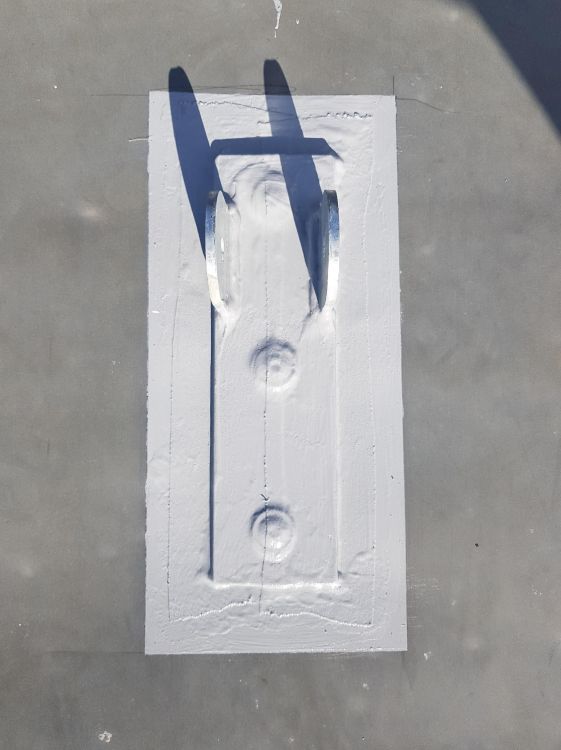

  • Egyedi kikötési pontok az attikafedésbe süllyesztve
  • Egyedi kikötési pontok az attikafedésbe süllyesztve

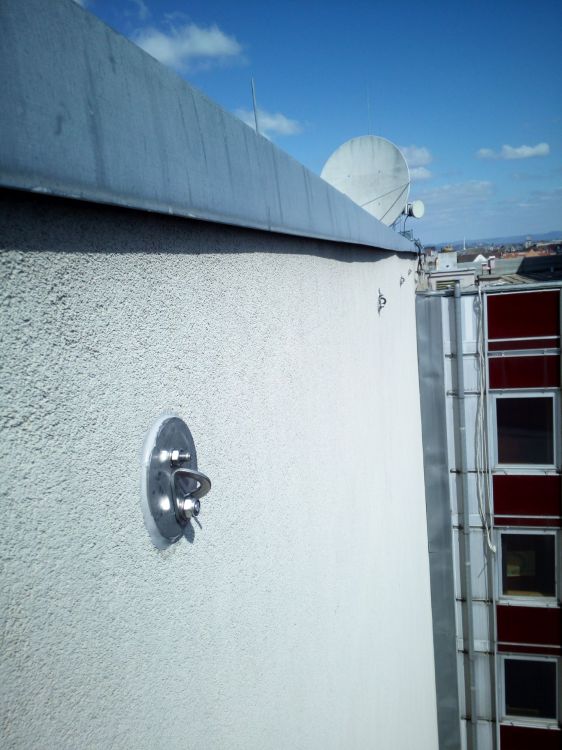

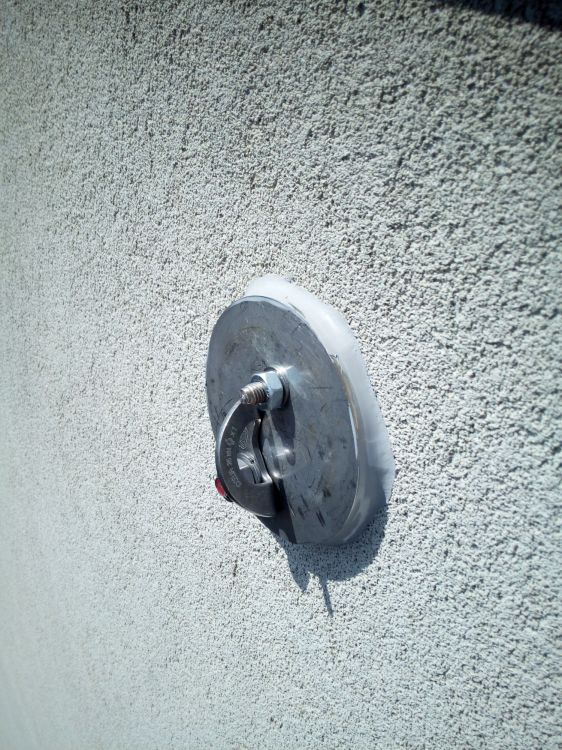

  • Egyedi kikötési pontok a hátsó tűzfalon
  • Egyedi kikötési pontok a hátsó tűzfalon

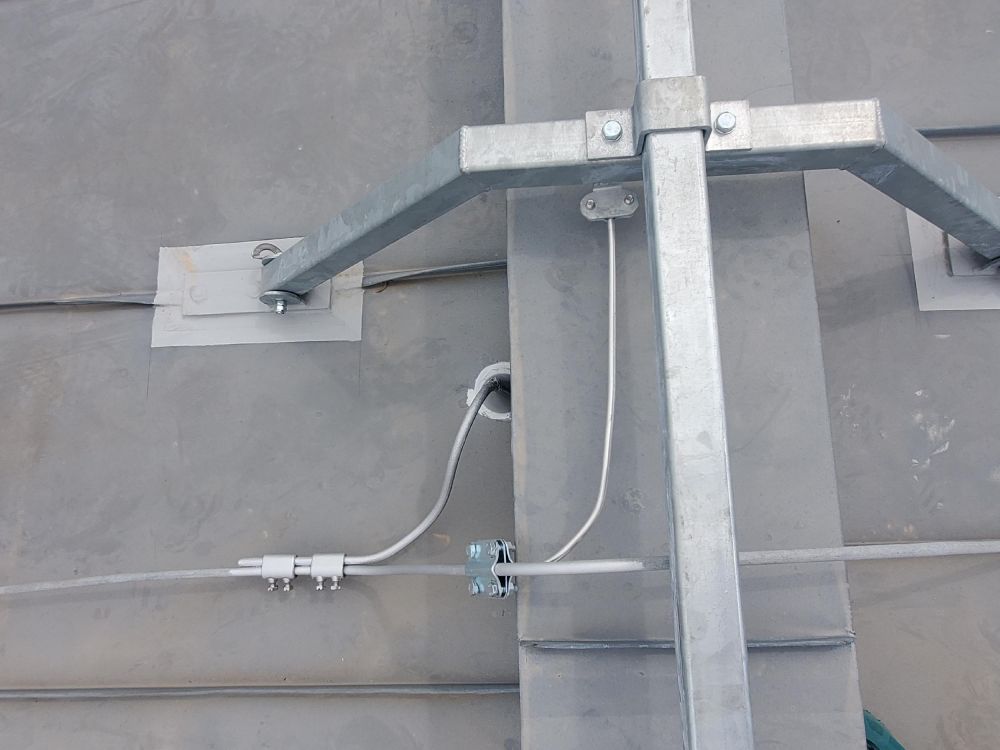

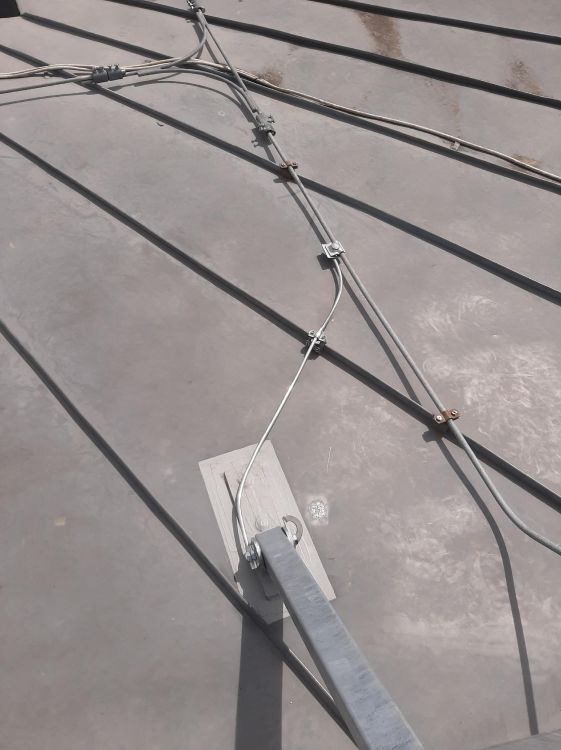

  • Villámvédelmi bekötés a meglévő rendszerbe
  • Villámvédelmi bekötés a meglévő rendszerbe

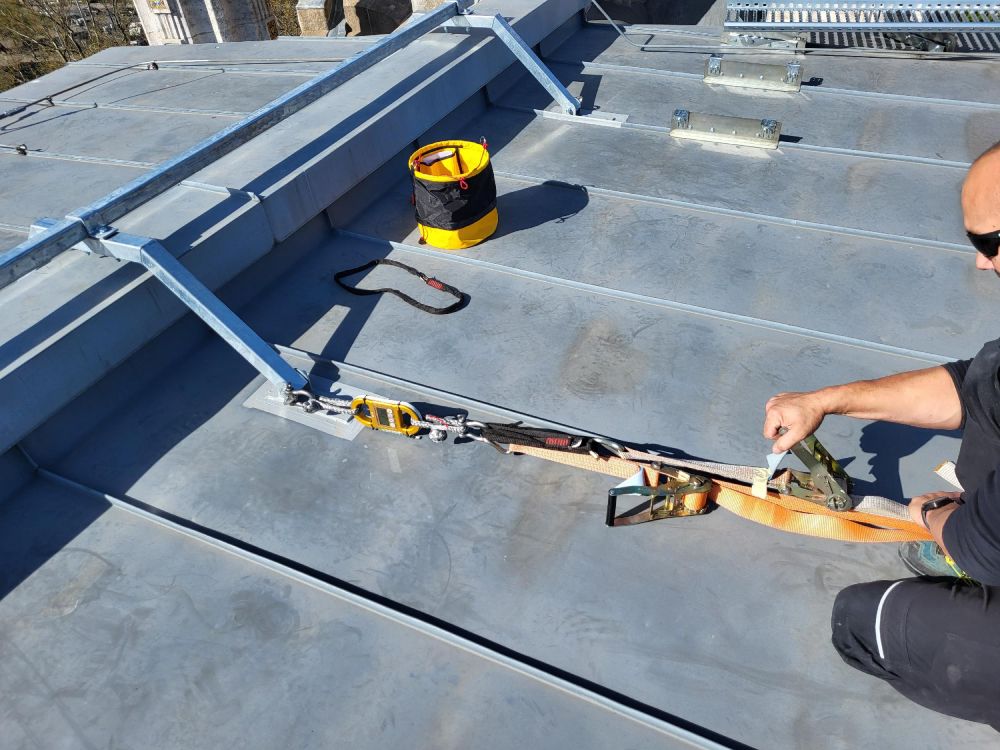

  • Próbaterhelés

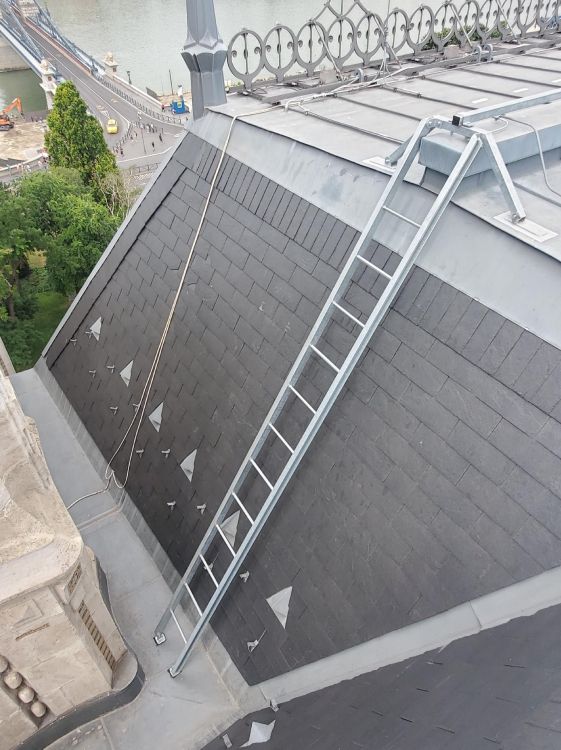

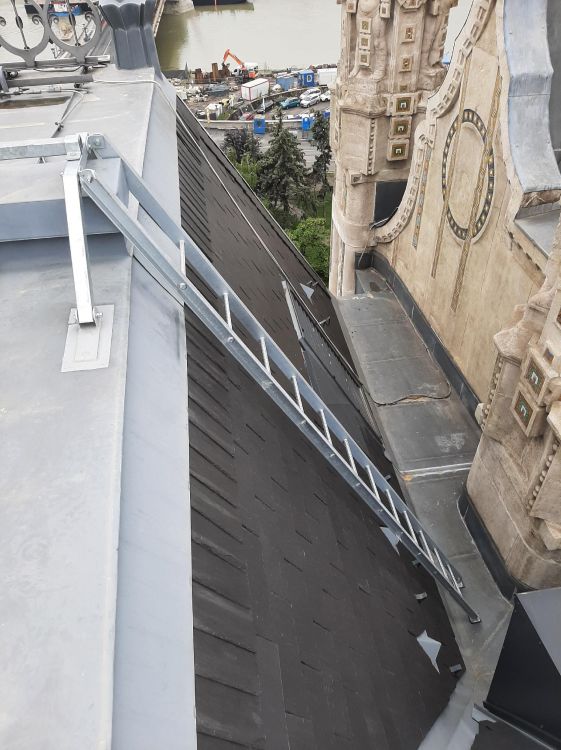

  • A sarki tornyokhoz levezető új tetőlétra
  • A sarki tornyokhoz levezető új tetőlétra
